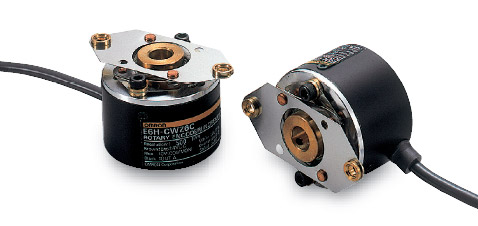

歐姆龍旋轉編碼器E6H-C系列
E6H-C增量型外徑φ40(中空軸)
采用不需要耦合器的空心軸
小型、高分辨率的通用型旋轉編碼器
■對應寬范圍電源電壓DC5～24V
(集電極開路型)
■外徑φ40,備有到3,600P/R的高分辨率
■厚度26mm的薄型
■還備有線性驅動輸出
(最大可延長100m)
歐姆龍旋轉編碼器E6H-C系列額定值/性能：
| 項目 型號 | E6H-CWZ6C | E6H-CWZ3E | E6H-CWZ3X | |
| 電源電壓 | DC5V－5%～24V＋15% 脈沖(p-p)5%以下 | DC5V－5%～12V＋10％ 脈沖(p-p)5%以下 | ||
| 消耗電流 * 1 | 100mA以下 | |||
| 分辨率(脈沖/旋轉) | 300、360、500、600、720、800、1,000、1,024、1,200、1,500、1,800、2,000、2,048、2,500、3,600 | |||
| 輸出相 | A相、B相、Z相 | A相、A相、B相、B相、Z相、Z相 | ||
| 輸出形式 | 集電極開路輸出 | 電壓輸出 | 集電極開路輸出 * 4 | |
| 輸出容量 | 外加電壓：DC35V以下 同步電流 ：35mA以下 殘留電源：0.7V以下 (同步電流35mA時) | 輸出電阻：1kΩ 同步電流 :30mA以下 殘留電源:0.7V以下(同步電流30mA時) | 輸出電流 H位：I0= -10mA L位：IS=10mA 輸出電壓 V0=2.5V VS=0.5V | |
| 最高響應頻率 | 100kHz | |||
| 輸出位相差 | A相、B相的位相差 90°±45°（1/4T±1/8T） | |||
| 輸出上升、下降時間 | 1μσ以下 控制輸出電壓：5V 負載電阻：1kΩ 導線長度：500mm | 1μσ以下 I0=－10mA IS=10mA 導線長度：500mm | ||
| 起動扭矩 | 1.5m·N以下 | |||
| 慣性力矩 | 2×10－6kg·m2以下 | |||
| 軸允許力 | 徑向 | 29.4N | ||
| 軸向 | 4.9N | |||
| 允許最高轉速 | 10,000r/min | |||
| 環境溫度范圍 | 工作時：－10～＋70℃ （90%RH以下） 保存時：－30～＋85℃ (不結冰) | |||
| 環境濕度范圍 | 工作時、保存時：各90%RH以下(不結露) | |||
| 絕緣電阻 | 電容器接地的除外 | |||
| 耐電壓 | 電容器接地的除外 | |||
| 振動(耐久) | 10～500Hz 100m/s2或者復振幅1.5mm X、Y、Z方向 各2h | |||
| 沖擊(耐久) | 300m/s2 11ms X、Y、Z方向 各3次(除去對軸部的沖擊) | |||
| 保護結構 * 3 | IEC規格 IP50 | |||
| 連接方式 | 導線引出式(標準導線長 500mm) | |||
| 材質 | 外殼 | 鐵 | ||
| 本體 | 鋁 | |||
| 板簧 | SUS304 | |||
| 質量（捆包狀態） | 約120g | |||
| 附件 | 使用說明書 | |||
